閥體材質：304不銹鋼、316不銹鋼、316L不銹鋼
線圈殼體：45#鋼、304、316、316L
動作方式：直動型、先導型、
控制方式：常閉式、常開式，自保持式
電源電壓：DC12V、DC24V~DC220V、AC24V~AC220V
壓力范圍：0-0.3MPa、1.6mpa、2.5~200MPa
介質溫度：-196℃,-40℃,0-80℃,150℃,300℃,400℃
適用介質：水、氣、油、天然氣、蒸汽、二氧化碳等
聯接方式：內螺紋、外螺紋、法蘭，活接焊接
功能選配：防水、防爆、手動功能、信號反饋
防爆等級：ExdIICT5(IP65)、ExdIICT6(IP67)
出線方式：引線式、接線座式

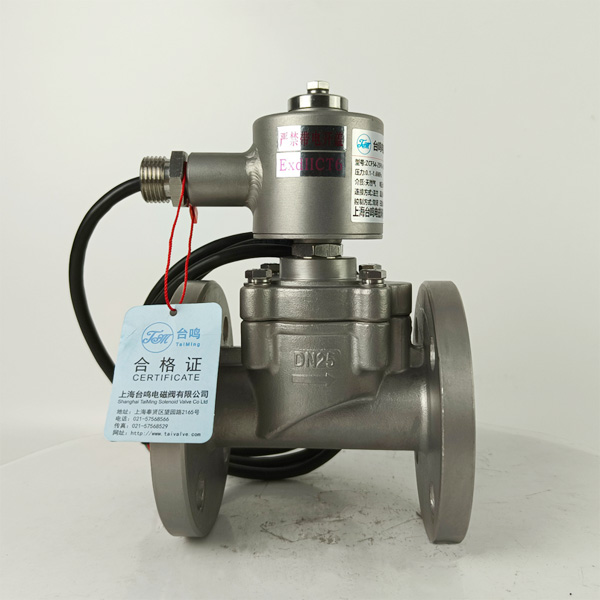

全不銹鋼電磁閥外形尺寸：
| 公稱通徑 | 內螺紋 | 法蘭（單位mm） | ||||||||
| G螺紋 | L | H | 重量KG | L | H | D | K | n-d | 重量KG | |
| DN15 | G1/2 | 70 | 150 | 2.3 | 100 | 150 | φ95 | φ65 | 4-φ14 | 3.5 |
| DN20 | G3/4 | 85 | 160 | 2.5 | 110 | 155 | φ105 | φ75 | 4-φ14 | 4 |
| DN25 | G1 | 95 | 165 | 2.8 | 125 | 165 | φ115 | φ85 | 4-φ14 | 5 |
| DN32 | G1-1/4 | 115 | 180 | 3.5 | 140 | 170 | φ135 | φ100 | 4-φ18 | 6.3 |
| DN40 | G1-1/2 | 130 | 190 | 4.3 | 150 | 180 | φ145 | φ110 | 4-φ18 | 7.5 |
| DN50 | G2 | 145 | 205 | 4.5 | 165 | 185 | φ160 | φ125 | 4-φ18 | 9 |
| DN65 | 200 | 250 | φ180 | φ145 | 4-φ18 | 16 | ||||
| DN80 | 240 | 270 | φ190 | φ160 | 8-φ18 | 21 | ||||
| DN100 | 280 | 305 | φ215 | φ180 | 8-φ18 | 31 | ||||
| DN125 | 310 | 305 | φ245 | φ210 | 8-φ18 | 41 | ||||
| DN150 | 460 | 360 | φ280 | φ240 | 8-φ23 | 56 | ||||
| DN200 | 600 | 450 | φ335 | φ295 | 12-φ23 | 91 | ||||
| DN250 | 650 | φ405 | φ355 | 12-φ26 | ||||||
| DN300 | 750 | φ460 | φ410 | 12-φ26 | ||||||
| DN350 | 850 | φ520 | φ470 | 16-φ26 | ||||||
| DN400 | 950 | φ580 | φ525 | 16-φ30 | ||||||
| DN500 | 1150 | φ715 | φ650 | 20-φ33 | ||||||
